株式会社第一科学

小野測器

電気・電子計測器|物理量・物性|受託試験・校正

ウェブサイト

取り扱い製品

  • FFTアナライザ

    ポータブル2ch/4ch FFTアナライザ CF-9200/9400

    ラボからフィールドまで1台でリアルタイム波形計測・解析&同時波形収録

    ・ポータブル2ch/4ch FFTアナライザ CF-9200/9400は解析用PCを必要としない一体型ポータブルFFTアナライザです
    ・2ch/4ch 24ビットA/D アイソレーション入力、120 dB以上の高ダイナミックレンジ
    ・リアルタイム2ch/4ch 100 kHz FFT解析が可能、解析同時レコーディング可能
    ・内蔵二次電池でコードレス駆動、電源ON状態で電池交換可能
    ・ファンレス冷却、スピンドルレスで無振動・無騒音作動
    ・大型ハードキー&静電容量式タッチパネルで高速操作
    ・RTA / トラッキング解析 / Logスイープ解析・加振制御に対応
    ・アプリケーション:製紙、フィルムなどの製造ラインの速度ムラ解析

    FFTコンパレータ CF-4700

    「周期的に変動する音や振動」にも対応した製造現場で活躍するFFT

    ・ FFTコンパレータ CF-4700は、音や振動による製品の精密な品質検査に最適なライン判定機です 問題となる周波数成分を抽出して良否判定が行えます
    ・判定エリアを設定して特徴的な周波数の信号レベルから合否判定することが可能(ブロックコンパレータ機能)
    ・回転速度を変化させて特定次数のレベル変化から合否判定することが可能(トラッキング機能)
    ・波形の形状から合否判定することが可能(シェイプコンパレータ機能)
    ・アプリケーション:ドアミラー動作時の異音評価

    解析

    音響振動解析システム O-Solution&DS-5000 NEW

    O-Solution・DS-5000はあらゆる現場で音響・振動の現象を高精度に計測しその場で詳細解析まで行うことで、スピーディーな問題解決を実現します

    O-Solution NEW

    結果がすぐにわかる
    設定→計測→解析までひとつのアプリケーションで作業ができます。計測後すぐにデータ確認ができるので、作業の手戻りによる時間ロスを最小限に押さえることができます。
    ミスなくはかる
    現場での予測不可能な現象に迅速に対応できるようにモニタ機能を豊富に搭載しました。電圧レンジオーバーなどのエラーやノイズ影響に気付きやすくなります。
    データ比較で物理現象の掴みが簡単に
    物理量(振動、回転速度、トルク、温度etc)・フォーマット・サンプリング周波数の異なるデータでも「同時表示・並べる・重ねる」が自由自在にできます。

    詳細(メーカーサイト):https://www.onosokki.co.jp/HP-WK/products/keisoku/data/os_ds/osolution.htm

    DS-5000 NEW

    小型でも繋ぎやすい
    ケーブルを接続しやすいピッチを採用しました。 コンパクトなボディでも簡単に接続ができます。
    音を聴きながら計測できる
    メインユニットにヘッドホンモニタ用出力コネクタを搭載しました。入力ユニットの計測信号を音で確認することができます。
    外部ノイズの影響をうけにくい
    信号入力チャンネルごとに、アイソレーション(絶縁)を採用しました。グランドループ・ノイズ・電位差の発生しやすい現場や対象物でも安心して計測可能です。

    詳細(メーカーサイト):https://www.onosokki.co.jp/HP-WK/products/keisoku/data/os_ds/ds5000.htm

    時系列データ解析ツール Oscope

    多点での音響振動計測や多種の物理量計測などで膨大になりがちな時系列データの解析にとても有効なソフトウェア

    ・大容量のデータの取り扱い(最大1024チャンネル、5億点)
    ・多彩なデータフォーマットに対応(WAV、CSVなど汎用フォーマット以外に日置電機 MEMORYHiCORDERファイル、ティアック TAFFmat/AQ-VUファイル、横河電機 WVF/WDFファイル、IPG Automotive ERGファイル、グラフテック GBDファイルなど)
    ・多彩な解析機能を必要に応じて追加可能(統計解析、周波数解析、オクターブ解析、トラッキング解析、時間周波数解析、音質評価、変動音解析)
    ・ビデオカメラで収録した動画ファイルをインポートし、音や振動など様々な事象と合わせて映像で状況を確認することが可能
    ・横軸を距離など時間以外の軸にしたグラフを描画することが可能

    リアルタイム音響振動解析システム ESUFEEL DS-3000シリーズ

    マルチチャンネル同時計測に対応した音響パワーレベルの測定システム

    ・ ESUFEELは、自動車、鉄道、家電、風力、発電などの環境設備など様々な商品が発する振動や騒音の解析をリアルタイムで行うシステムです
    ・40kHzユニットと100 kHzユニットの2種類をラインナップ
    ・高性能なスループット性能を搭載
    ・最小2chから最大128chまで拡張可能(40kHzユニットのみ)
    ・最大4筐体まで接続できる筐体間接続機能を搭載
    ・ソフトウェアは、WindowsR 10に対応
    ・アプリケーション:セラミックプレートの内部クラックの検出

    音源可視化システム 4chビームフォーミング

    進化したマイクロホンプローブで、あなたの「見たい、知りたい」にこたえます

    ・4chビームフォーミングは小野測器が開発した独自のビームフォーミング演算法により、4本のマイクロホンでも従来の 36chのマイクロホン(自社比較)と、同等の音源の位置分解能を有する音源可視化装置です
    ・4本のマイクで音源探査が可能
    ・音源の状況を実時間でモニタ(5回/秒)
    ・過渡音、突発音などに対応
    ・より広い解析周波数での計測が可能に
    ・コンパクトなボディで狭い空間での音源探査もスムーズに
    ・アプリケーション:ドアミラーの開閉音測定

    トルク検出器

    トルク検出器・トルク演算表示器

    トルク計測は、性能向上、高効率化のために

    ・小野測器のトルクメータは、トルク検出に独自の位相差方式を採用することで、広い回転数範囲に渡って高精度で再現性の高い測定を可能とします
    ・軸と非接触で信号を検出する方式のため、スリップリングやブラシといった部品交換の必要が無く、メンテナンスが簡単で極めて長寿命です
    ・2mN・mの微小トルクから50kN・mの大容量トルクまで用途に応じて、豊富な機種からお選びいただけます
    ・アプリケーション:小型精密モータのトルク特性測定

    加速度検出器

    プリアンプ内蔵型加速度検出器 NP-3000シリーズ NEW

    機械系の振動量を振動加速度に比例した電気信号として取り出すセンサが加速度検出器。 NP-3000シリーズは質量 0.4 gの超小型タイプから、XYZの振動方向を一度に取り出せる3軸タイプ、防水、高感度タイプ、などを用意。使用目的や、使用条件、アプリケーション用途に応じて最適な検出器をお選びいただけます。

    詳細(メーカーサイト):https://www.onosokki.co.jp/HP-WK/products/keisoku/soundvib/np3000_series.html

    振動計

    レーザドップラ振動計 LV-1800

    LASER無負荷・非接触が振動計測を可能にする

    ・LV-1800レーザドップラ振動計は干渉光学系の新設計により従来製品に対して10倍以上の高感度化を実現、さらに内蔵カメラによるレーザ照射位置の確認を実現した非接触振動計です
    ・高感度カメラをセンサと一体化
    ・格段に向上した検出感度
    ・最大4レンジで測定対象が広範囲
    ・焦点位置も検出状況もひと目で把握
    ・扱いやすい小型・軽量センサ
    ・アプリケーション:超音波ツールの振幅計測

    振動コンパレータ VC-2200/3200

    振動の検出から計測・判断まで一貫してトータルサポートいたします

    ・VCシリーズは加速度検出器の出力信号から、複数バンドの異なる振動値を同時に計測し、判定可能な合否判定器です。生産設備のメンテナンスや常時監視を含めた様々な分野で、高機能且つ高精度な振動監視が低コストで実現します
    ・ TEDS機能 (※TEDS機能を持つ加速度検出器を接続した場合に有効です)。センサの感度設定が不要となり、セットアップ時間を短縮すると共に設定エラーを防止します
    ・対数バーインジケータ:小振動検出時の視認性が向上しました
    ・パワー平均演算/判定機能(VC-3200のみ):パワー平均演算及びその判定が可能です
    ・アプリケーション:ポンプの出荷検査(ガタ/異音検査)

    騒音計

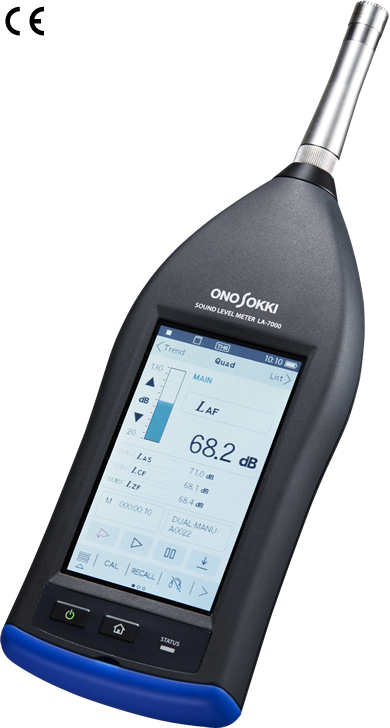

    高機能騒音計(サウンドレベルメータ) LA-7500/7200

    FFT分析機能、レベル判定機能、ラウドネス演算機能をさらにラインナップ

    ・ LA-7500/7200は周波数分析機能やリスニング機能を標準搭載した高機能サウンドレベルメータです
    ・計測器でありながら、スマートフォンのような操作感を実現
    ・ 4.3インチのタッチパネル機能付きカラー液晶を搭載
    ・筐体の小型化も実現し、持ちやすさも向上したサウンドレベルメータ
    ・ SDカードスロット、Micro USBコネクタ有
    ・測定周波数範囲:10Hz~8KHz(LA-7200)、10Hz~20kHz(LA-7500)
    ・アプリケーション:家電製品の音をFFT周波数分析

    音響

    超小型マイクロホン MB-2200M10

    今まであきらめていたところで使える

    MB-2200M10 超小型マイクロホンは、今まで設置が困難だった空間にも、音場への影響を与えず使用ができる「超小型マイクロホン」です。

    ・今まで難しかった “狭空間” での 多点測定や音源近傍への設置・計測を実現します
    ・定電流駆動(CCLD)なので、FFTアナライザなどに直接接続して使用できます
    ・超小型!狭い空間でも外乱にならず音圧測定が可能
    ・超軽量!両面テープで固定も可能
    ・TEDS、CEマーキングに対応
    ・アプリケーション:サイドミラー動作音の測定

    センサ

    リニアゲージセンサ、カウンタ

    現場の知りたい・わからないを解決する


    ・一般的な測定から過酷な環境下での測定に適したものなど、豊富な機種を用意し、関連機器並びにソフトウェアと組み合わせて、用途に合った最適なシステムを構築可能です
    ・センサ部は、全機種リニアゲージ方式を採用することで、優れた耐久性を備え、測定データの高再現性と長期間に渡る安定した精度で測定することが出来ます
    ・アプリケーション:小型部品寸法の測定・選別

    速度計

    レーザ面内速度計 LV-7000シリーズ

    アイセーフレーザを使用して高応答・高精度に速度差を検出
    LV-7000シリーズ は移動物体、回転体の速度や速度ムラ、移動距離・長さを、非接触で検出する高感度・高応答のレーザ面内速度計です。 非接触で検出することができるため、今までは測定が困難であった場所なども容易に設置、計測をすることができます。

    詳細(メーカーサイト):https://www.onosokki.co.jp/HP-WK/products/keisoku/laser/lv7000.htm

掲載内容を更新しました。4製品追加しました。(2022/2/1)
