湿度を極める!・・・飽和水蒸気圧表から露点温度を求める。

実は湿度というものの原点は飽和水蒸気圧表なのです。

これは湿度-測定方法(JIS Z 8806)で入手できます。

よく相対湿度から絶対温度を計算する式が欲しいと聞かれますが、

これらの式は近似式も多くこの表を使うのが一番のお薦めなんですね。



例として室内が温度23.2℃、相対湿度45%と仮定して説明しましょう。



suijyoukiatuhyou1

今回はこの表を使って温度と相対湿度から露点温度を求める方法を書きたいと思います。

相対湿度を求める式は・・・   U=e/es × 100

U:相対湿度(%) e:水蒸気圧(Pa) es:飽和水蒸気圧(Pa)

これを頭に入れてご覧下さい。

仮に温度23.2℃の時の飽和水蒸気圧を表から見つけます。

この表では縦軸が小数点以上の温度。

横軸が小数点以下の温度となっています。

したがって縦軸で23、横軸で2の飽和蒸気圧を見るんですね。

答え・・・2845.2Paが飽和水蒸気圧となります。



suijyoukiatuhyou2

次に湿度を45%と仮に設定します。

飽和水蒸気圧は相対湿度100%となるので、

相対湿度の式から45%の水蒸気圧を逆算します。

これで1280.3Paが求められます。

そうです・・・相対湿度は意外に難しいのですよ。



suijyoukiatuhyou3

今度は飽和水蒸気圧表から露点温度を求める作業をします。

これは簡単ですね。

1280.3Paに一番近い数字を表から探すだけなのです。

1278.4Paが近いのですが一致することはめったにありません。

もう少し正確にする場合は隣の1286.9Paと比の計算をします。(参考)

ここで温度を読んでください。

縦軸が10℃、横軸が.6℃となり10.6℃が露点温度になります。



suijyoukiatuhyou4

この露点温度をビールの温度でイメージすると・・・

ビールをコップに注ぐとコップの周りに結露が生じます。

これがコップの表面温度が10.6℃以下になると結露が始まるという意味なんですね。

以上が温度・湿度・露点温度の関係でありました。



まあ、基本ビールは10℃以下が美味しいので、

こんな表現をしてみたのです。

温度と湿度で悩んだらお気軽に私宛にメールして下さい。
  • ご質問頂いた内容は、一部事例として公開する場合があります。
     (個人情報は開示することはありません)
  • 了承する場合はチェックボックスにチェックを入れ、ご質問下さい。

※メッセージの送信後、お問合せ内容の自動返信メッセージが送信されます。届かない場合は、迷惑メールに振り分けられていないか、また迷惑メールフィルタ等でブロックされていないか、ご確認下さい。
※携帯電話メールアドレスをご記入の場合、キャリアの迷惑メールフィルタの関係で届かない場合が増えています。この場合弊社からの返答もできませんのでご注意ください。

湿度を極める!その1の3・・・相対湿度と露点温度の関係とは?

温度と相対湿度から結露をする温度(露点温度)を計算することが出来ます。

基本的に飽和水蒸気圧表から求めるのですが、

今回もバッタさんを使って説明したいと思います。



ここで一番重要なことは・・・

温度が変化することが必須となることです。

温度によって水に砂糖が溶ける限界量(飽和)が変わることはご存じですか?

これと同じ現象が空気と湿度でも起こるのです。



まずはバッタさん登場!

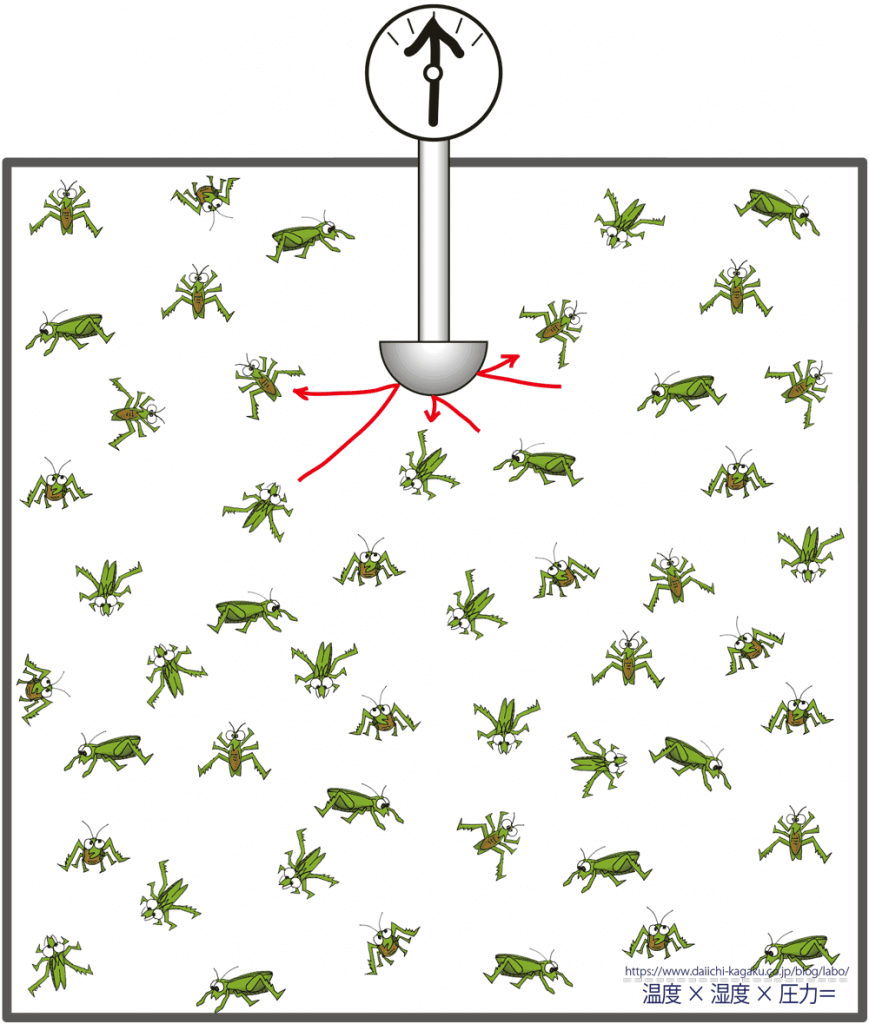

この箱の中にバッタさんが50匹おります。

この時の温湿度条件が25℃/50%rhと仮定をすると・・・

箱の中にはまだ50匹のバッタさんを入れることが出来るのですね。

もうこれ以上入らない/相対湿度100%rhの状態の時を飽和状態。

動き回るバッタさんが圧力センサに当たることで生じる圧力を飽和水蒸気圧と呼びます。



さて、この箱の温度を下げていくと箱の中に入れるバッタさんの数は減っていきます。

目安としては温度が一度下がる毎に湿度は約3%rh上昇する関係です。(かなり大ざっぱ)

25℃/50%rhの条件時の露点温度は飽和水蒸気圧表から約13.9℃DPなので、

この箱の温度をそこまで下げていくと相対湿度100%rhの状態になります。



ここでさらに下げていくとどうなるのでしょうか?

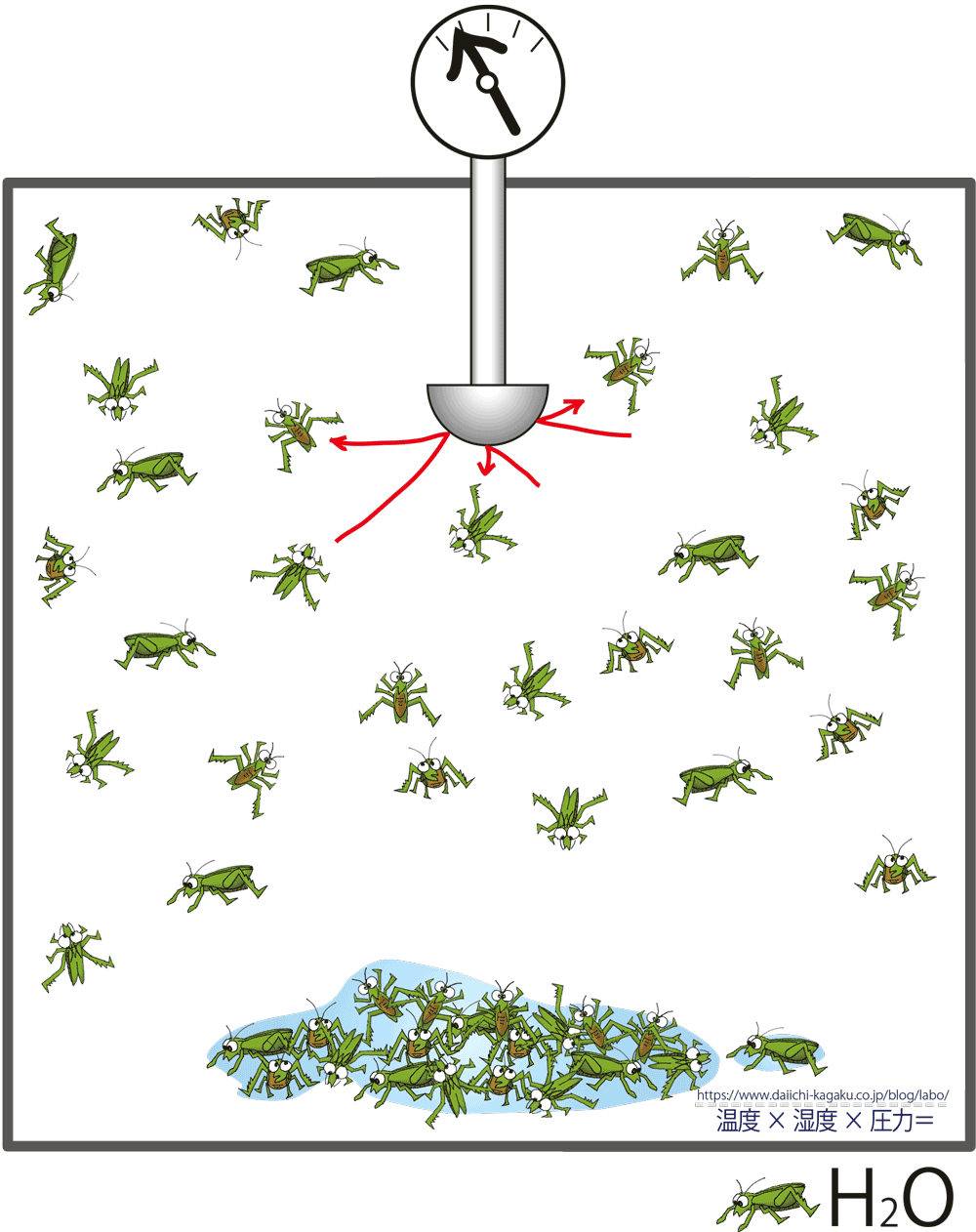

こちらの絵がその状態です。
